Hola querida y querido lector, te cuento un poco de cómo nos fue en nuestro pasado taller de construcción de un efecto análogo de Fuzz!
- Si te te llama la atención la electrónica y sus aplicaciones en sonido, los pedales de guitarra, los efectos de sonidos y su funcionamiento
- Te gustan las experiencias creativas de construcción con tus propias manos donde se aprende haciendo
- Este post es para ti! y te invito a seguir leyendo 🤓📖
🧡 El taller fue dividido en dos momentos:
uno de corte más teórico y otro más practico
Antecedentes/Argumentos
Momento teórico
¿De dónde surge la idea de realizar este taller?
La idea vino de un vídeo del canal de YouTube de JHS acerca de la construcción de un Fuzz de los 60’s y al verlo dije: “Yo también puedo hacer mi Fuzz”
Es un proyecto sencillo como dice el vídeo pero no en realidad tiene muy pocos componentes entonces se puede encontrar fallas mas rápido y aquí puede haber pequeñas dificultades
A partir de la realización de este proyecto personal surge la idea de compartir todos los hallazgos en forma de taller
Si quieres conocer toda la documentación que dio vida al proyecto puedes verla aquí 👇
Para le metodología de este taller me inspire en las lecciones del curso de: "Learn Creative Learning" del Media lab del MIT que nos cuenta, inspirados en cómo aprender los niños y niñas en el kindergarden, como el aprendizaje puede ayudarnos a pensar creativamente
Si quieres ahondar un poco en la metodología y las publicaciones en redes sociales de este taller te invito a visitar la página del evento 👇
Evidencias
Entonces manos a la obra
Lo primero que conversamos durante el taller fue acerca de los esquemáticos, que son una forma muy usada dentro de la ingeniería electrónica para escribir nuestros circuitos
En el esquemático vimos que este circuito que realizamos es una versión más sencillo del que se llegó durante la exploración personal, que puedes ver en las Memorias y Recursos extra: Proyecto Fuzz
El circuito de las memorias terminó siendo más un velcro Fuzz y este que construimos es un Fuzz sin tanto gate

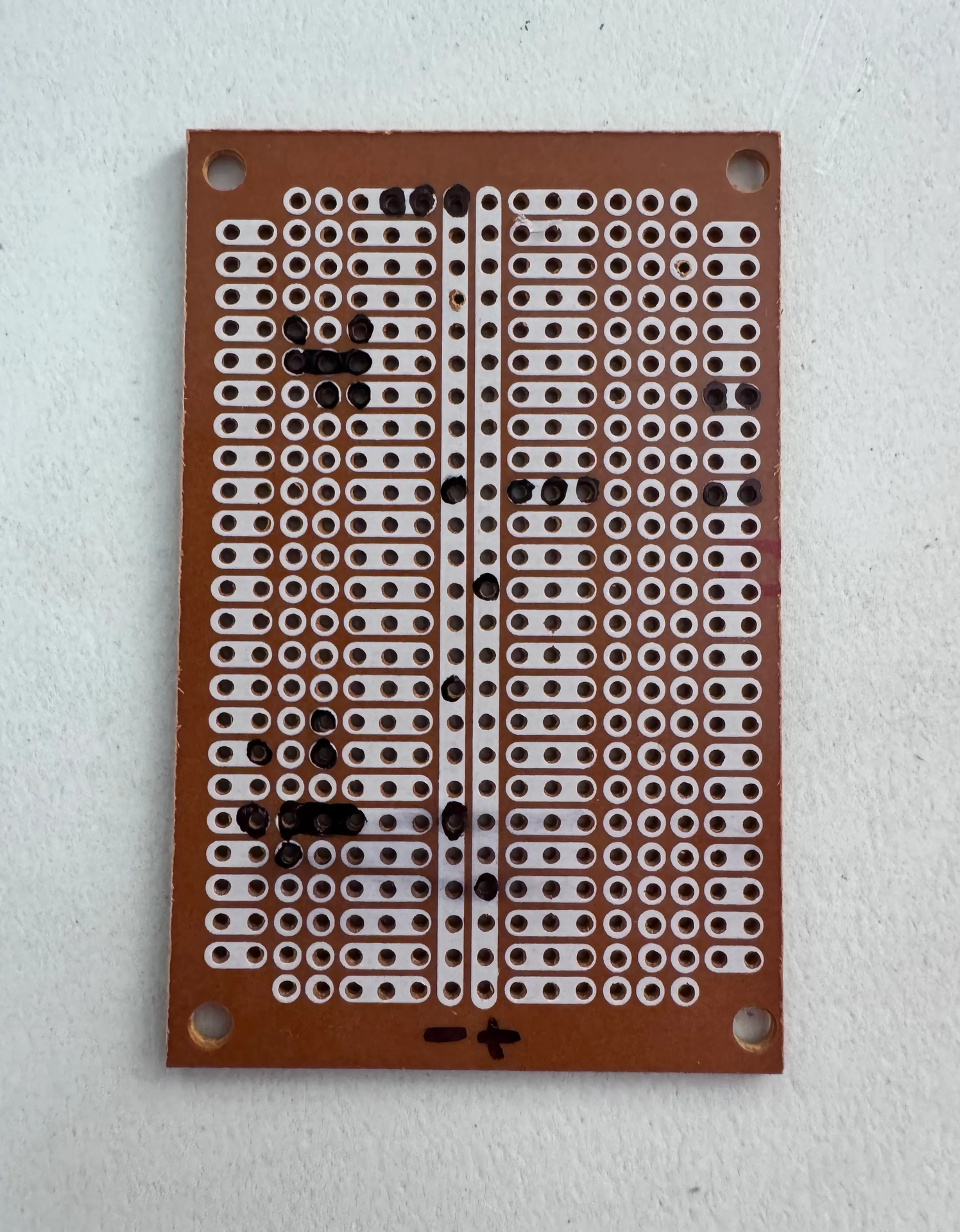

También revisamos el mapa en el iban a ir insertados nuestros componentes en nuestra tarjeta perforada
Por ultimo debido a que el Fuzz es un efecto que "revela" muchas cosas de nuestra señal de audio porque lo que hace es amplificar lo que ya tenemos por defecto y luego saturarla nos permite escuchar cosas que siempre han estado pero que no lográbamos identificar
Así realizamos un diagnóstico de nuestra señal de audio que en nuestro caso proviene de una guitarra eléctrica.
Nos preguntamos ¿Cómo suena mi guitarra antes de utilizar el Fuzz?
- Brillante
- Balanceada
- El sonido es limpio
- Los sonidos medios resaltan
Hablando de los componentes
- Este circuito esta inspirado en la recreación de un Fuzz de los años sesenta que utilizaba un componente poco conocido hoy en día: los transistores de germanio
- Este tipo de componentes son muy apreciados por los audiófilos porque permiten recrear toda una sonoridad vintage que se cataloga como de mayor calidez y que tiene un lugar muy especial en el corazón de las personas
- En el caso particular de los transistores de germanio, estos son muy sensibles al calor y al ser un poco inestables hacen que toda la amplificación de nuestra señal así como su saturación también lo sea lo cual nos brinda ese sonido caótico que nos recuerda a Jimmy Hendrix por ejemplo
- Hoy en día es difícil conseguir este tipo de transistores pero para nuestra comodidad utilizamos para nuestro taller unos transistores de silicio BC547 que hacen la tarea más que bien
- También hablamos de las resistencias y los potenciómetros y su uso en nuestro circuito para manejar nuestra polaridades
¿Qué hace nuestro circuito? y ¿Cómo esta dividido?
Partes
- Entrada de la señal a Q1 (Transistor #1) para amplificarla
- Comunicación con Q2 (Transistor #2) para saturar nuestra señal
- Salida de nuestro circuito a nuestro amplificador pasando por nuestro capacitor mágico (hablaremos de esto más adelante)
- Control de la cantidad de Fuzz
Momento practico
Plan de construcción:
- Cablear potenciómetros
- Cablear los jacks de la entrada y salida de audio

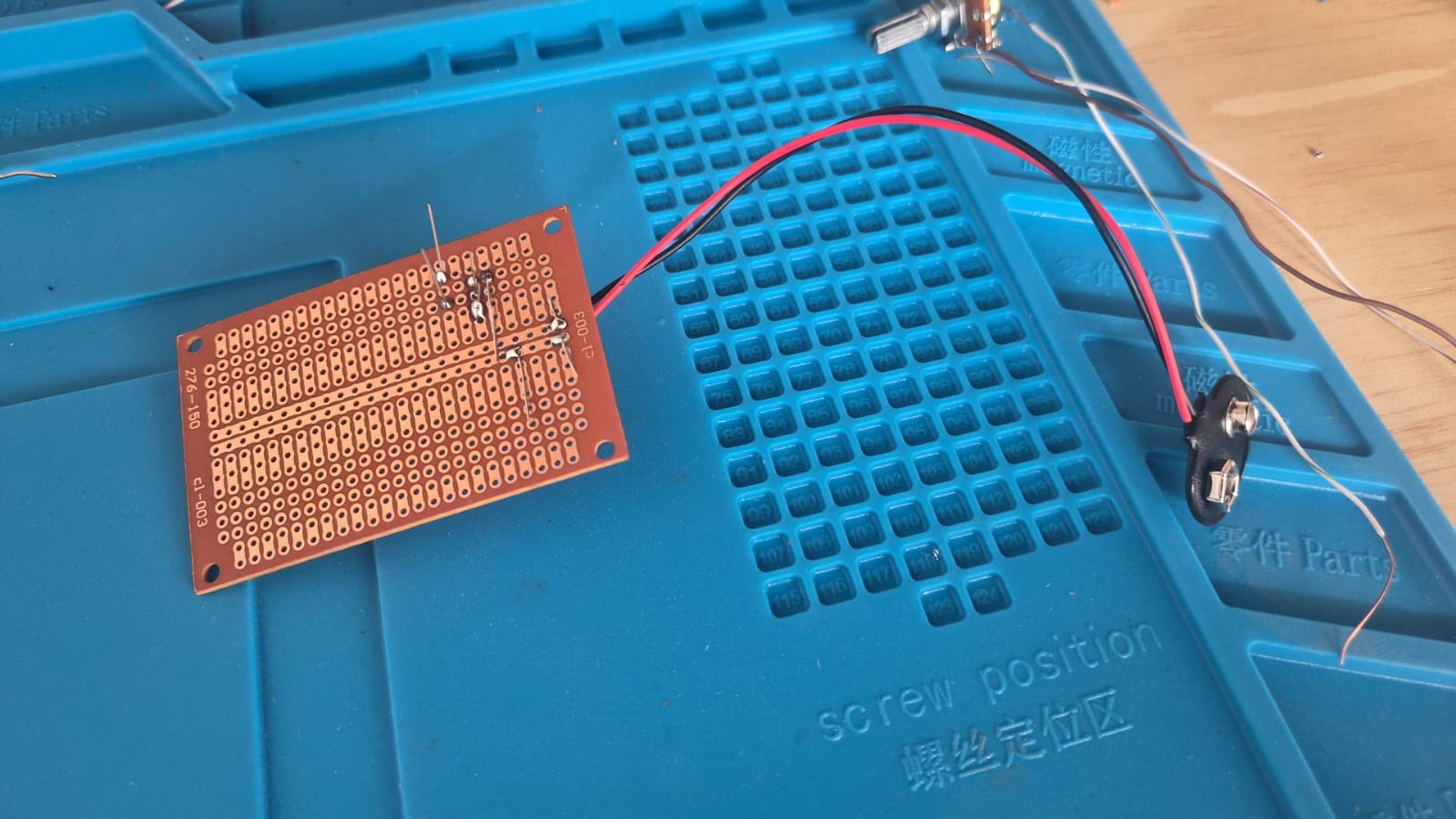

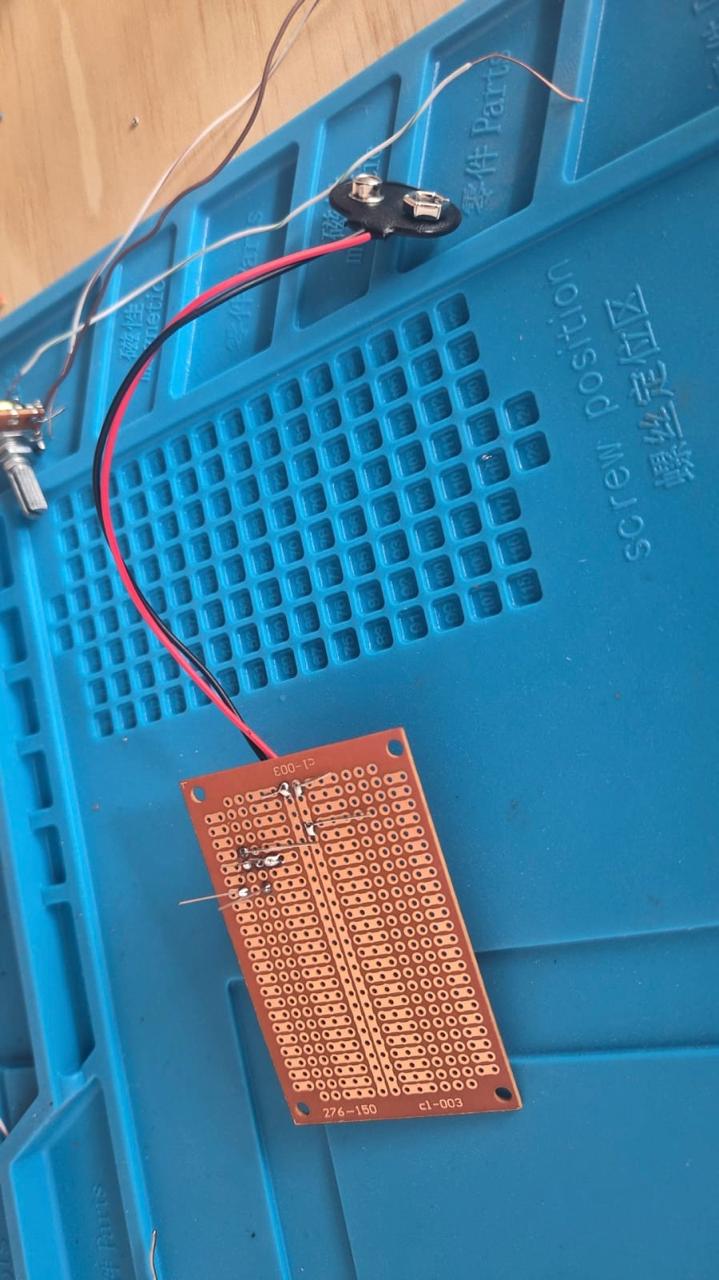

- Conectar clip de batería
Poner los componentes en los huecos
- Los capacitores electrolíticos tener en cuenta las polaridades

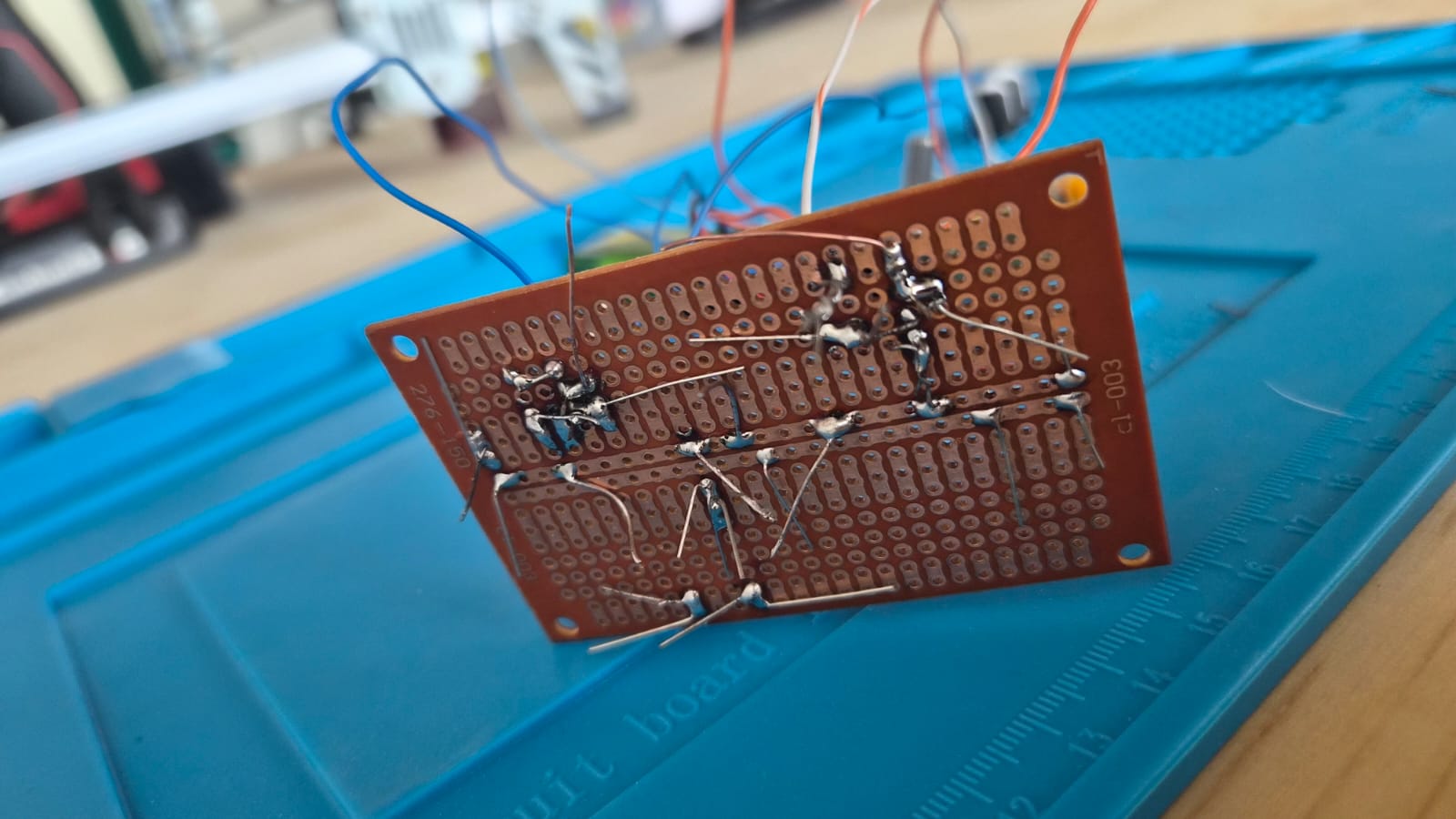

Puentear las conexiones de nuestro componentes
Desarrollo:

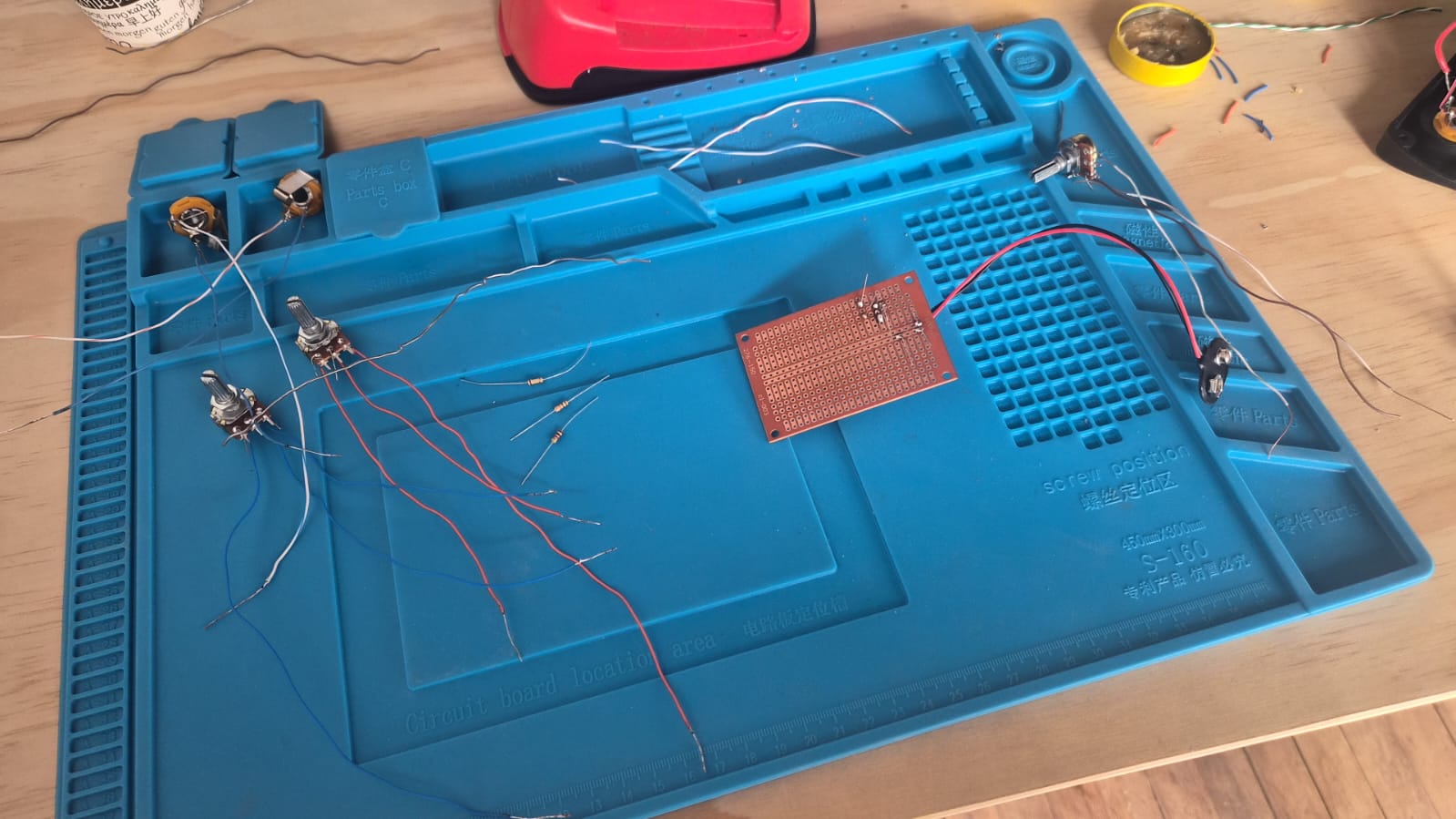

- Para los puntos 1, 2 y 3 de nuestro plan de construcción aprendimos a soldar gracias los cableados que necesitamos, de esta forma nos familiarizamos con el uso del cautín y la soldadura
🧡Mientras tanto...
Mientras realizábamos el proceso de construcción escuchamos una playlist de canciones que usan este efecto (que puedes encontrar en las memorias) y hablamos de las cuatro (4) P's del aprendizaje creativo:
🧡Projects ( proyectos como el de construir un Fuzz),
🧡Peers (amigos que aportan a los proyectos)
🧡Play (que la experiencia nos permita manipular y explorar los materiales, "Cacharreo")
🧡Passion (que en lo que trabajemos este dentro de nuestros intereses) y cómo lo estamos aplicando a esta experiencia

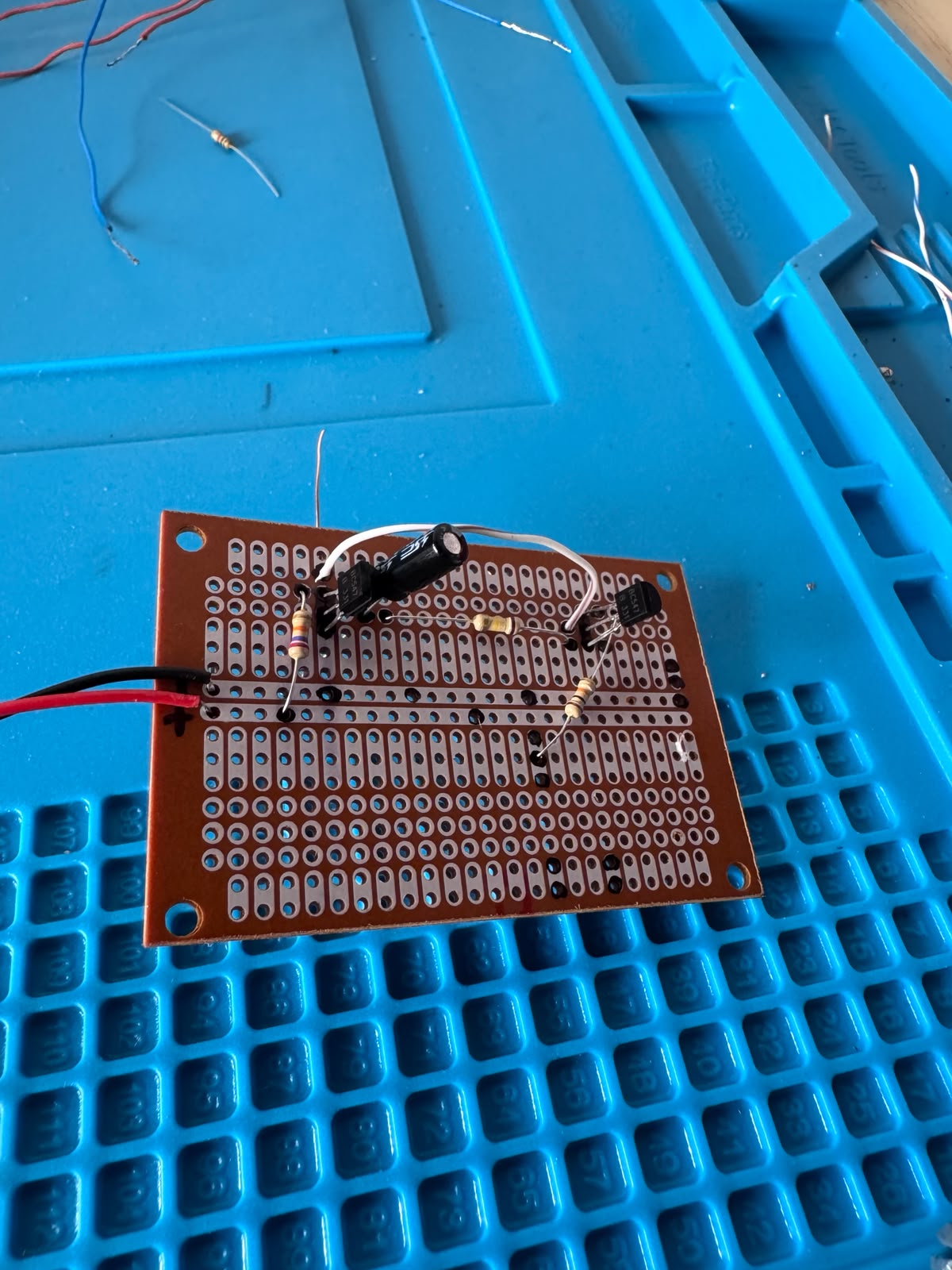

- Para el punto número 4 seguimos un esquema de donde van a ir nuestros componentes:

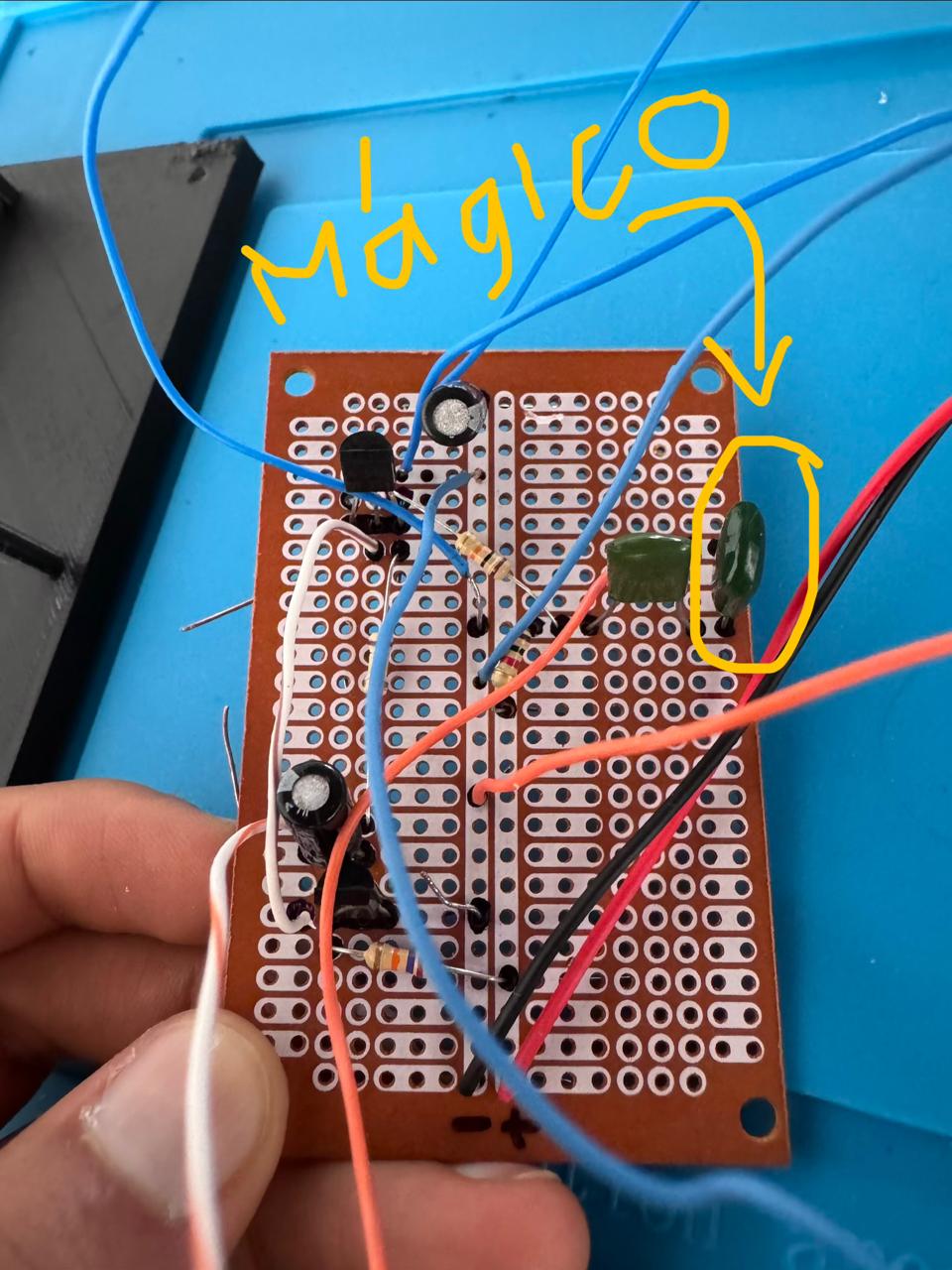

El capacitor mágico
- En el espíritu de los audiófilos quise agregar un capacitor de más a nuestro circuito que si bien podría no estar ahí se convierte en el lugar donde podemos afectar un poco más el tono de nuestro efecto, lo he llamado el capacitor mágico porque acá esta nuestra libertad de modificar y si se quiere de buscar el sonido que se acerque a nuestro corazón así como los transistores vintage lo han hecho

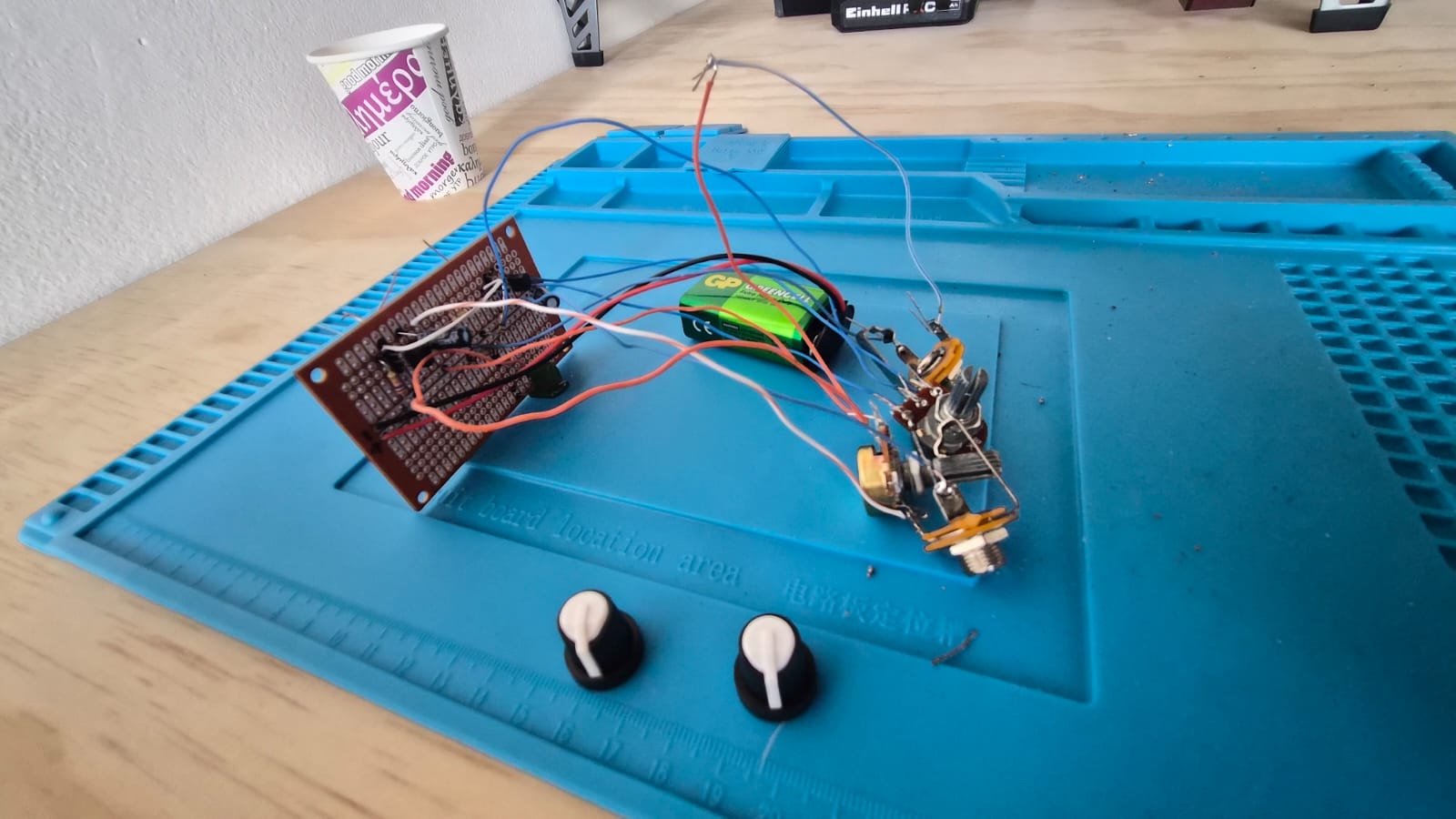

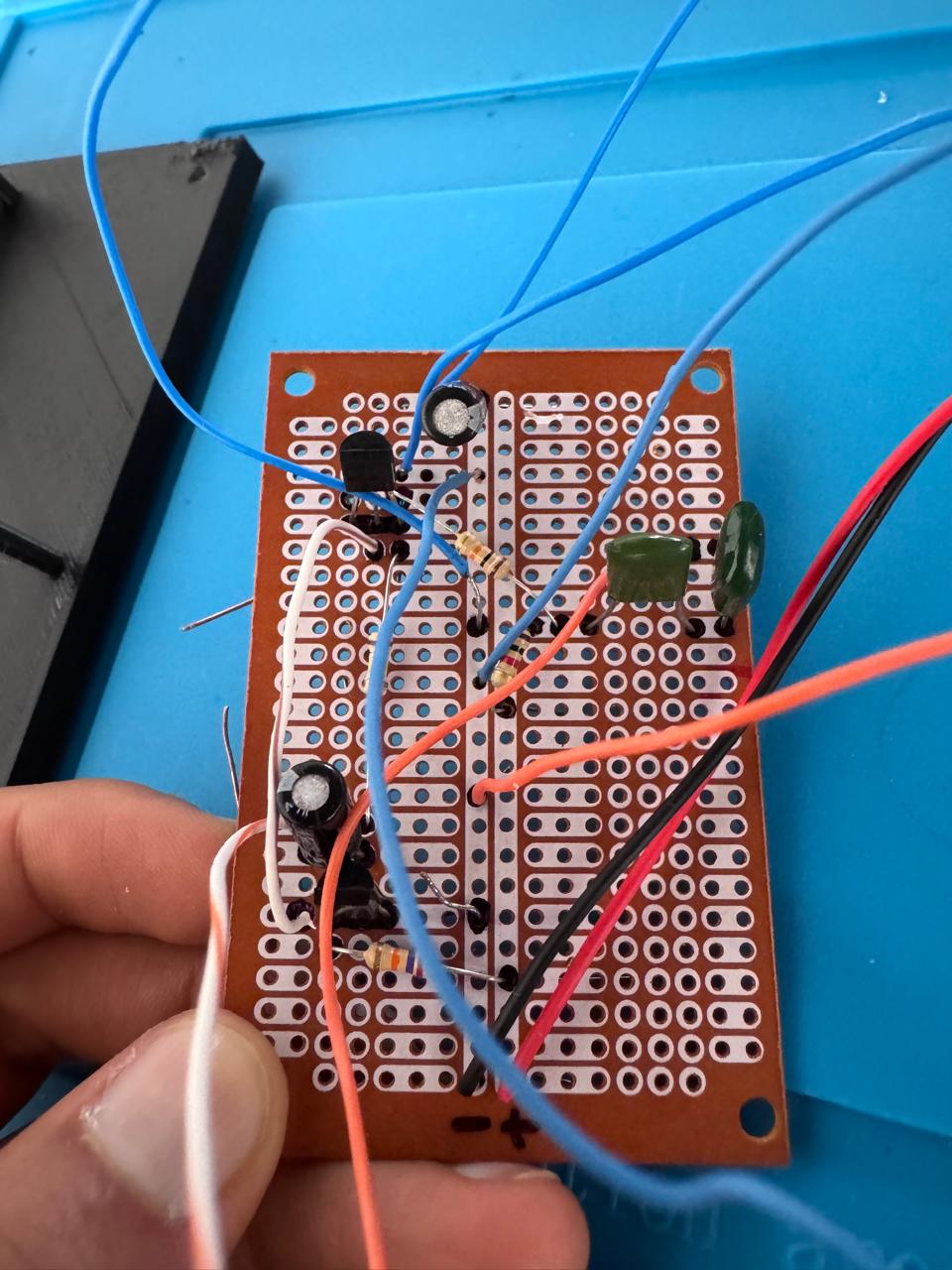

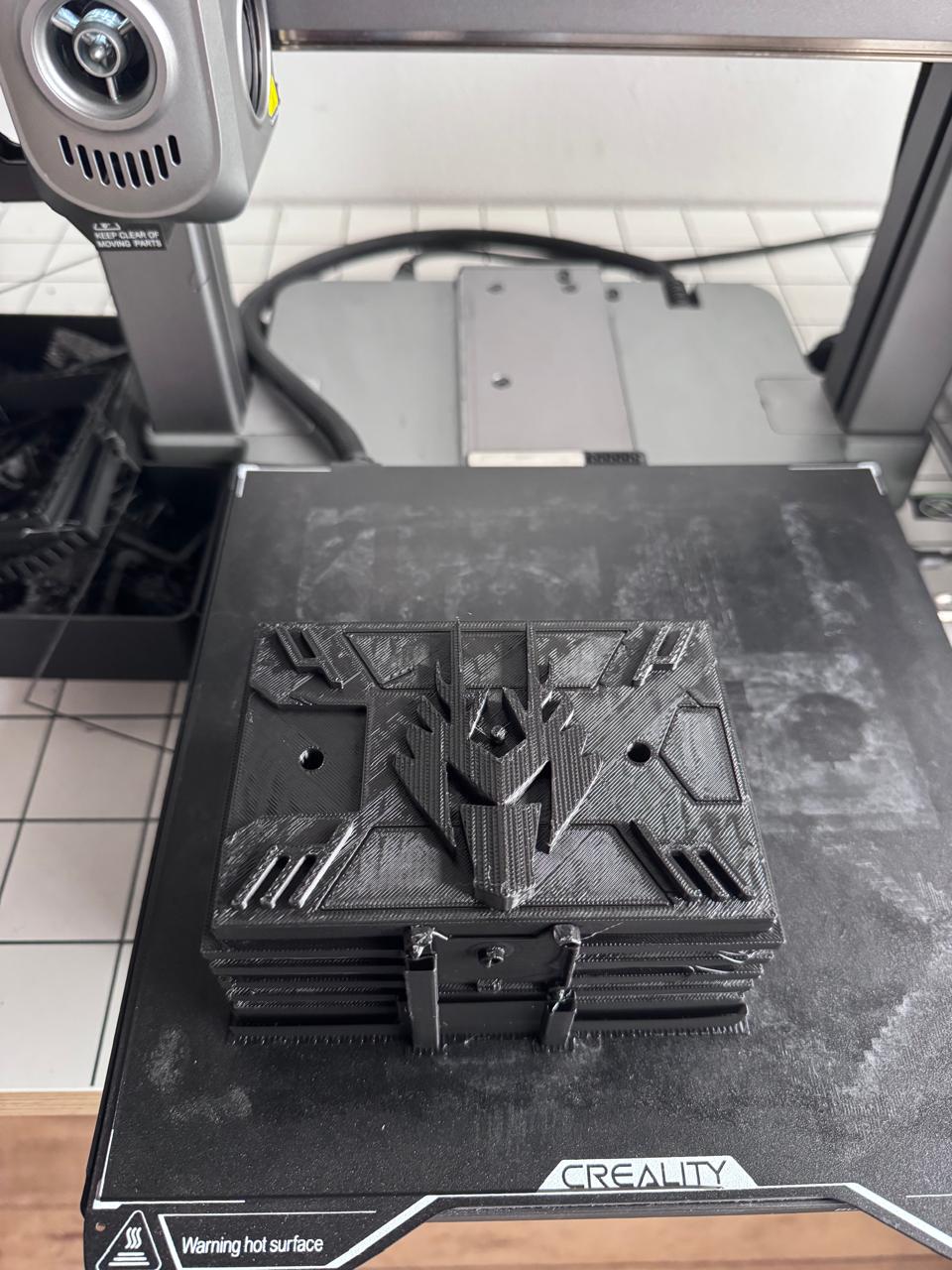

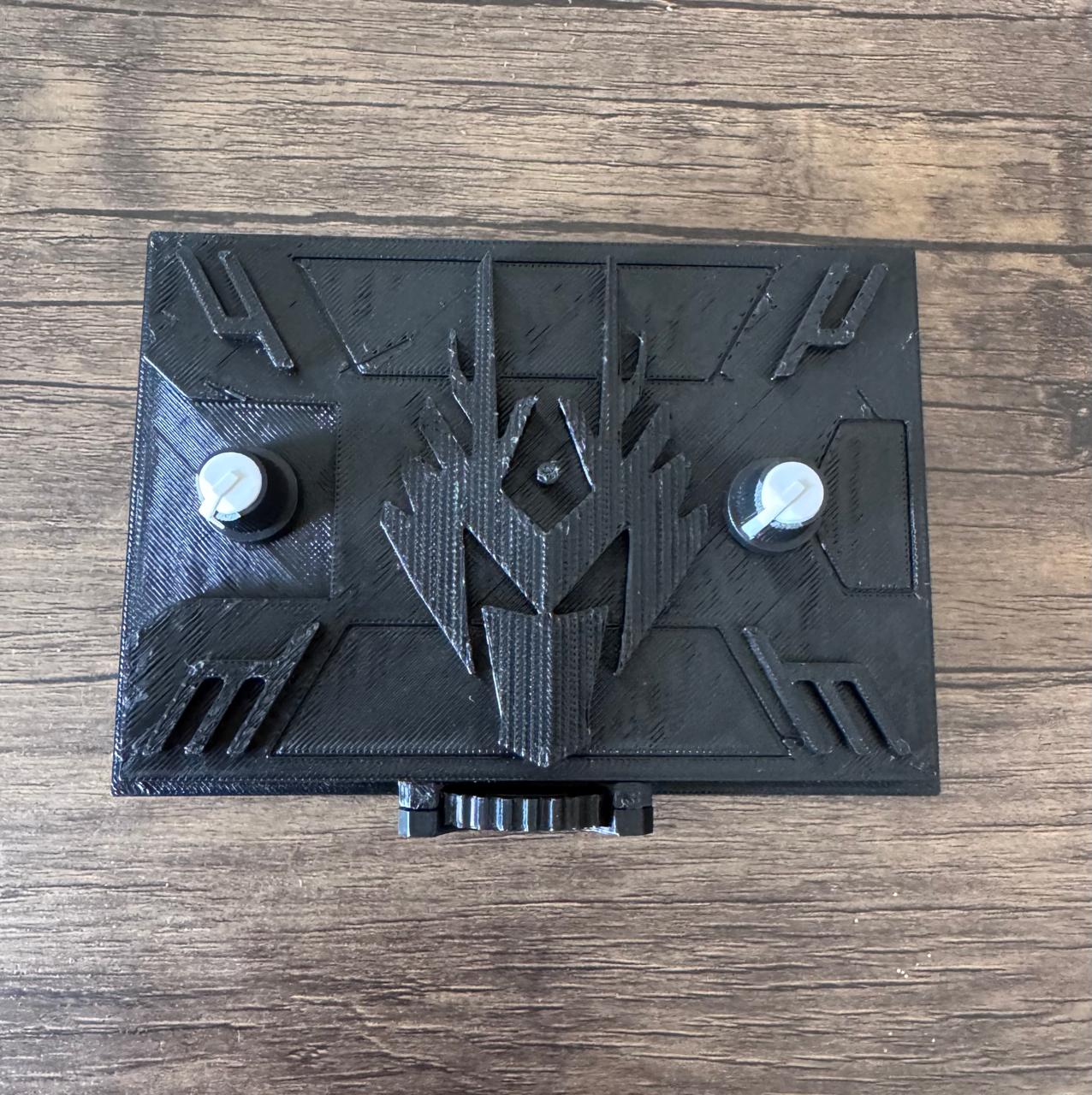

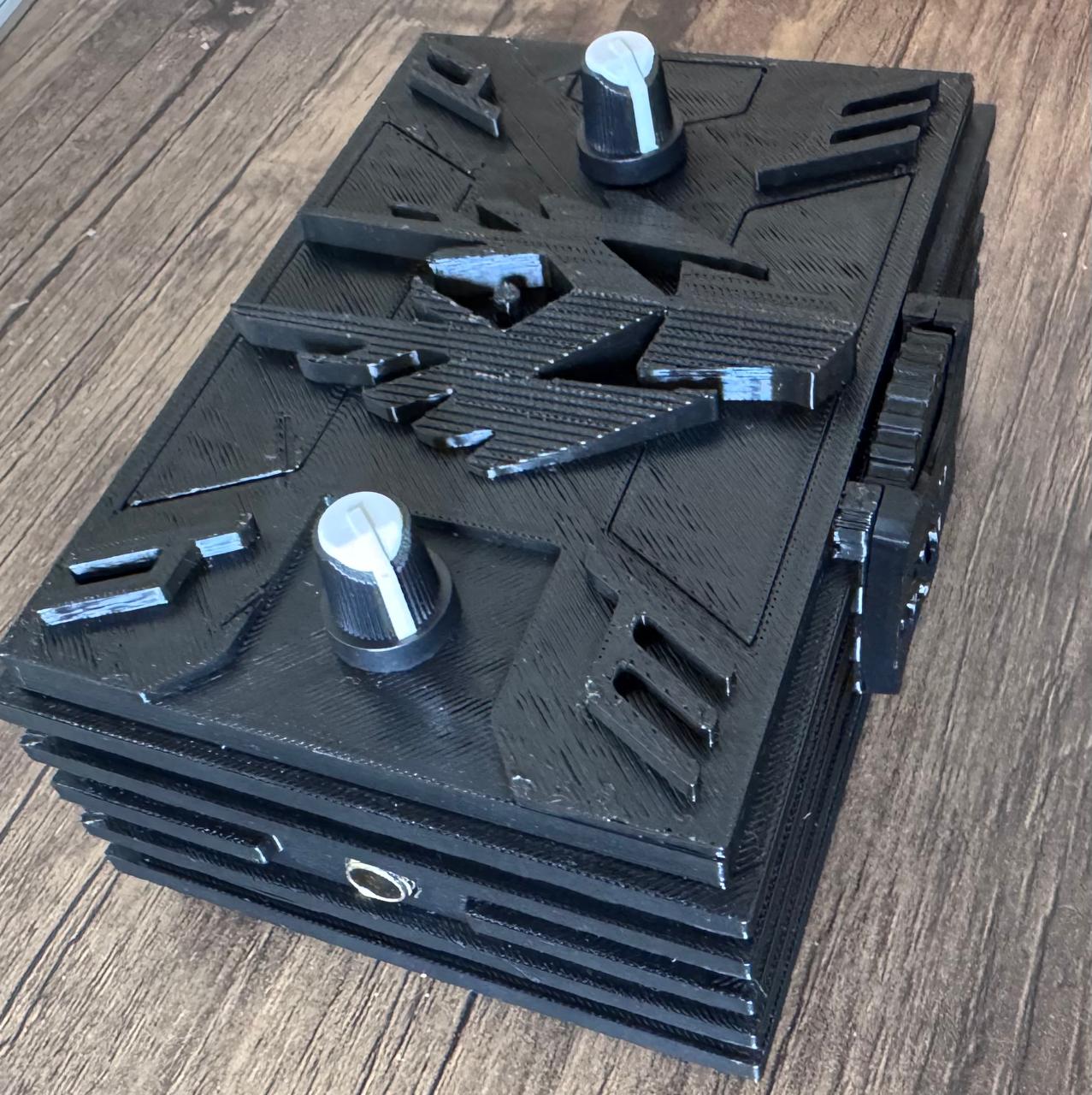

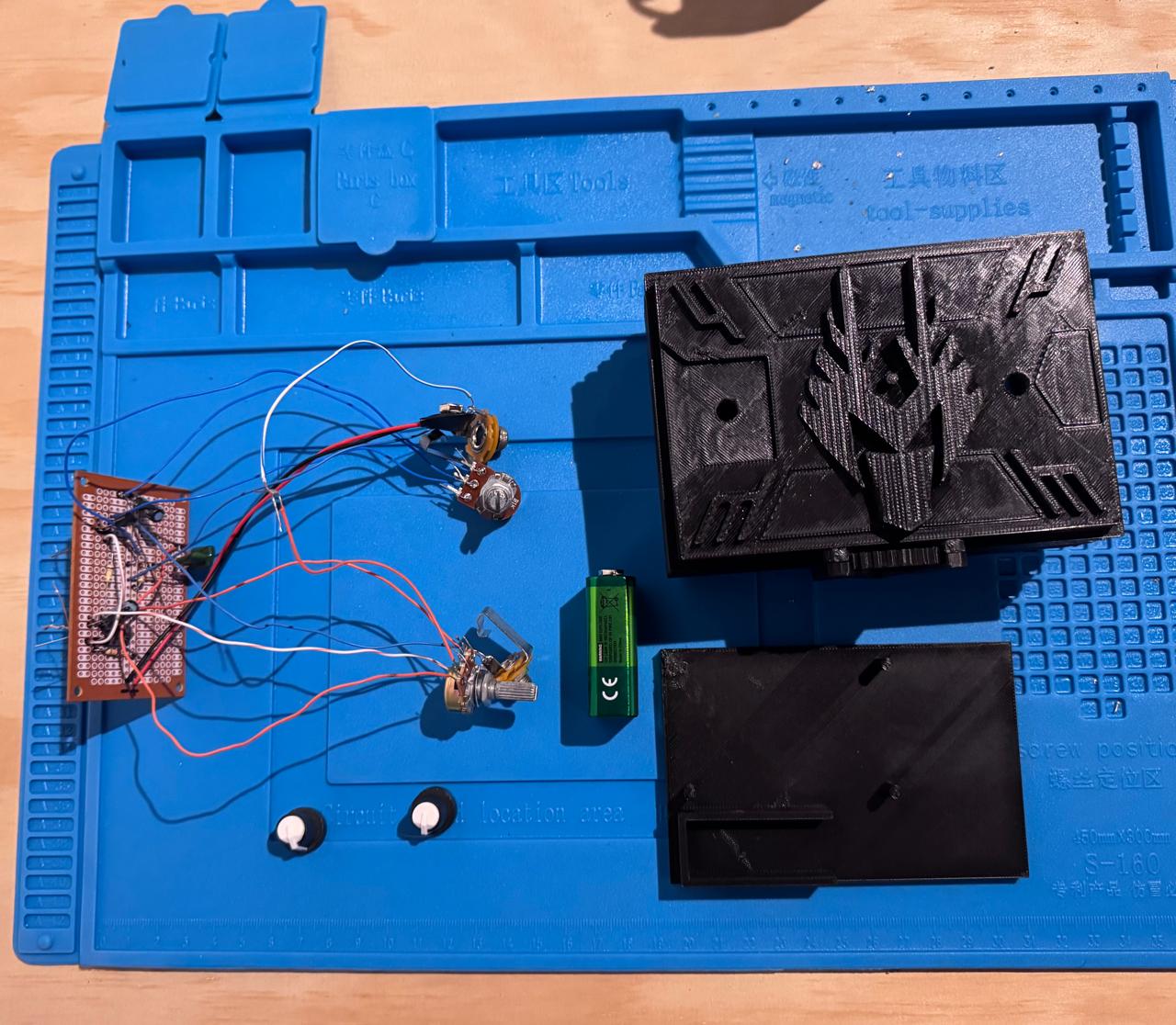

- En esta imagen podemos ver el circuito terminado luego de tener nuestro momento eureka al escucharlo por primera vez y que todo estuviera funcionando 👇
Haciendo nuestro diagnóstico, Nos preguntamos al final ¿Cómo suena mi guitarra después de utilizar el Fuzz?
- Más bajos
- Mas medios
- No tan brillante
Conclusiones
El taller tuvo un tiempo total de 5 horas, desde las 10:30 am hasta las 3:30 pm un tiempo considerable para estar realizando una sola actividad pero en definitiva lo que lo hace especial y lo que mantiene la motivación durante estas horas fueron:
Poder realizar un proyecto impulsado por la pasión sobre un tema de interés
Tener la satisfacción de poderlo construir con tus propias manos
Compartir con otras personas la experiencia
Poder probar lo que vas a aprendiendo y corregir en el camino sin que la "equivocación" sea un problema
Por mejorar
- Pensamos que para que haya más espacio para la experimentación o cacharreo esta experiencia podría implementarse en dos días, en lugar de uno solo
- El objetivo que sigue en pie es que entiendas como funcionan los materiales, puedas manipularlo, realices tu prototipo y al final construyas el circuito que descubriste
- Pensar en mejorar la ventilación durante la soldadura
- Agregar al circuito un switch de prendido y apagado
→ Si te gustó este post o tienes alguna recomendación también puedes dejarnos tu opinión aquí abajo 👇
